В кроковому приводі серії DP використовується цифрове управління і технологія управління ШІМ з синусоїдальною хвилею для формування струму із замкнутим контуром і розімкненим контуром положення. Цей метод контролю може в реальному часі виправляти помилку положення і має стабільну продуктивність, більш сильну антиінтерференціонну здатність. Кроковий привід може відповідати 4, 6, 8 дротовим двофазним кроковим двигунам змішаного типу і 3-х дротовому трифазному кроковому двигунові.
Стабільна продуктивність:
Кроковий привід серії DP має високу вхідну напругу і вихідний струм, покращує крутний момент двигуна на високій швидкості, контролює точність позиціювання при низькій швидкості, вирішена проблема великого шуму, вібрації, серйозного нагрівання при роботі двигуна, робить двигун більш стабільним.
Функції захисту:
Захист від перенапруги, перевантаження по струму, короткого замикання, захист від зниженої напруги, схема захисту відключить вихід ШІМ, індикатор помилок.
Висока точність поділу кроку, легкість вибору струму:
Продуктивність була значно поліпшена за рахунок використання удосконаленої технології управління струмом. Максимальна частота вхідних імпульсів становить 200 кГц, компенсація крутного моменту на високій швидкості.

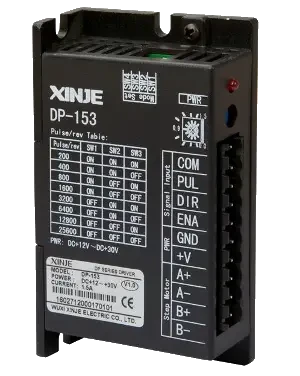

Драйвер DP153-L: для 2-х фазних 4, 6, 8-ми провідних крокових двигунів
вихідний струм на фазу 0...1,5 А
імпульсний вхідний сигнал 5V
управління мікрокроком 200-25600 імп/об
|
Мінімум |
Номінально |
Максимум |
Напруга живлення(VDC) |
12 |
24 |
30 |
Вихідний струм, регулюється потенціометром(A) |
0 |
- |
1,5 |
Вхідний струм керуючого сигналу(mA) |
4 |
7 |
16 |
Вхідна частота(KHz) |
0 |
- |
200 |
Опір ізоляції(MΩ) |
500 |
- |
- |
Робоча температура |
0℃~50℃ |
||
Макс. температура |
60℃ |
||
Вологість |
40~90% RH(Без конденсату) |
||
Вібростійкість |
5.9m/s2 Max |
||
Температура зберігання |
-20℃~65℃ |
||
Розміри драйвера | 96mm x 57mm x 22mm |
Режими поділу мікрокроку |
кроків/оберт(1.8°/крок) |
SW1 |
SW2 |
SW3 |
1 |
200 |
ON |
ON |
ON |
2 |
400 |
ON |
ON |
OFF |
4 |
800 |
ON |
OFF |
ON |
8 |
1600 |
ON |
OFF |
OFF |
16 |
3200 |
OFF |
ON |
ON |
32 |
6400 |
OFF |
ON |
OFF |
64 |
12800 |
OFF |
OFF |
ON |
128 |
25600 |
OFF |
OFF |
OFF |
Основні | |
---|---|
Виробник | Xinje |
Країна виробник | Китай |
Гарантійний термін | 12 міс |
