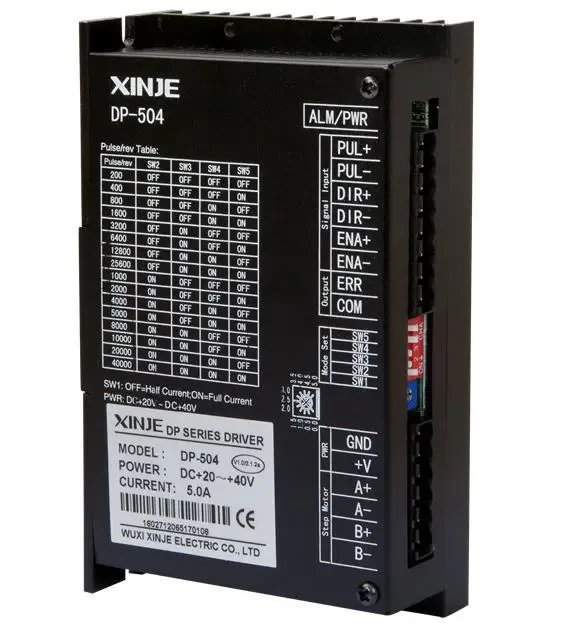

Драйвер крокового двигуна DP-504(24V; 0-5A), фото 2

Драйвер крокового двигуна DP-504(24V; 0-5A)

3 677 грн

  • Під замовлення, 40 днів
  • Код: DP-504
Драйвер крокового двигуна DP-504(24V; 0-5A)
Драйвер крокового двигуна DP-504(24V; 0-5A)Під замовлення, 40 днів
3 677 грн
Купити
+380 (53) 256-77-27
  • +380 (53) 256-77-28
  • +380 (50) 308-55-57
  • +380 (67) 534-62-29
Купити
+380 (53) 256-77-27
  • +380 (53) 256-77-28
  • +380 (50) 308-55-57
  • +380 (67) 534-62-29
повернення товару протягом 14 днів за домовленістю

В кроковому приводі серії DP використовується цифрове управління і технологія управління ШІМ з синусоїдальною хвилею для формування струму із замкнутим контуром і розімкненим контуром положення. Цей метод контролю може в реальному часі виправляти помилку положення і має стабільну продуктивність, більш сильну антиінтерференціонну здатність. Кроковий привід може відповідати 4, 6, 8 дротовим двофазним кроковим двигунам змішаного типу і 3-х дротовому трифазному кроковому двигунові.
Стабільна продуктивність:
Кроковий привід серії DP має високу вхідну напругу і вихідний струм, покращує крутний момент двигуна на високій швидкості, контролює точність позиціювання при низькій швидкості, вирішена проблема великого шуму, вібрації, серйозного нагрівання при роботі двигуна, робить двигун більш стабільним.
Функції захисту:
Захист від перенапруги, перевантаження по струму, короткого замикання, захист від зниженої напруги, схема захисту відключить вихід ШІМ, індикатор помилок.
Висока точність поділу кроку, легкість вибору струму:
Продуктивність була значно поліпшена за рахунок використання удосконаленої технології управління струмом. Максимальна частота вхідних імпульсів становить 200 кГц, компенсація крутного моменту на високій швидкості.



Драйвер DP504-L: для 2-х фазних 4, 6, 8-ми провідних крокових двигунів

вихідний струм на фазу 0...5А

імпульсний вхідний сигнал 24V

управління мікрокроком 200-40000 імп/об



Мінімум

Номінально

Максимум

Напруга живлення(VDC)

20

36

40

Вихідний струм, регулюється потенціометром(A)

0

5

Вхідний струм керуючого сигналу(mA)

4

7

16

Вхідна частота(KHz)

0

200

Опір ізоляції(MΩ)

500

Робоча температура

0℃~50℃

Макс. температура

60℃

Вологість

40~90% RH(Без конденсату)

Вібростійкість

5.9 m/s2 Max

Температура зберігання

-20℃~65℃

Розміри драйвера 138mm x x 85mm 38mm













































Таблиця підбору ділення кроку

Режими поділу мікрокроку

крок/оберт(1.8°/крок)

SW2

SW3

SW4

SW5

1

200

OFF

OFF

OFF

OFF

2

400

OFF

OFF

OFF

ON

4

800

OFF

OFF

ON

OFF

8

1600

OFF

OFF

ON

ON

16

3200

OFF

ON

OFF

OFF

32

6400

OFF

ON

OFF

ON

64

12800

OFF

ON

ON

OFF

128

25600

OFF

ON

ON

ON

5

1000

ON

OFF

OFF

OFF

10

2000

ON

OFF

OFF

ON

20

4000

ON

OFF

ON

OFF

25

5000

ON

OFF

ON

ON

40

8000

ON

ON

OFF

OFF

50

10000

ON

ON

OFF

ON

100

20000

ON

ON

ON

OFF

200

40000

ON

ON

ON

ON





























Характеристики
Основні
Виробник  Xinje
Країна виробникКитай
Гарантійний термін  12 міс
