Кроковий електродвигун - це синхронний безщітковий електродвигун з кількома обмотками, у якому струм, що подається в одну з обмоток статора, викликає фіксацію ротора. Послідовна активація обмоток двигуна викликає дискретні кутові переміщення (кроки) ротора. Гібридні двигуни поєднують в собі кращі якості двигунів зі змінним магнітним опором і двигунів з постійними магнітами.
У машинобудуванні найбільше поширення отримали високомоментні двофазні гібридні крокові електродвигуни з кутовим переміщенням 1,8°/крок(200 кроків/оберт) або 0,9°/крок(400 кроків/оберт).

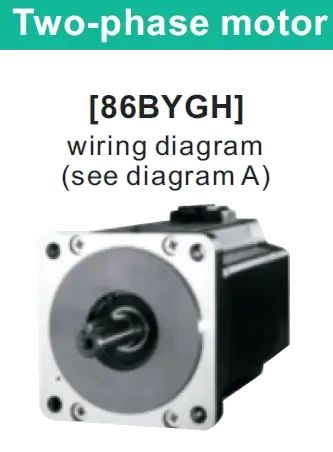

Двофазний гібридний кроковий електродвигун - 86BYGH150 (типорозмір NEMA34)
Тип двигуна | Кут повороту/крок | Довжина двигуна | Струм/фаза | Момент утримання | Опір/фаза | Індуктивність/фаза | Момент інерції ротора | Тип валу | Діаметр валу | Вага | Модель драйвера |
86BYGH150 | 1,8° | 150 mm | 4,2 А | 12,0 Nm | 1,1 Ω | 12,8 mH | 5318 gcm2 | Два шліца (90°) | 14 mm | 5,1 kg | DPL-685; DPL-708A; DP-508/-L; DP-508D/-L |
Основні | |
---|---|
Виробник | Xinje |
Країна виробник | Китай |
Гарантійний термін | 12 міс |
